| DMZ73X暗桿刀型閘閥 |
 |
|
| 詳細內容： DMZ73X暗桿刀型閘閥詳細資料：
一、 產品特點：
DMZ73X暗桿刀型閘閥帶蓋刀閘閥，又名煤氣刀閘閥，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。
帶蓋刀閘閥具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便、防止介質外泄等優點。適宜在含粉塵或焦油的煤氣管線中使用。
二、暗桿刀型閘閥主要性能規范：
|
公稱壓力 |
MPa |
|
殼體試驗 |
1.5 |
|
密封試驗 |
1.1 |
|
工作溫度 |
橡膠≤ 80℃四氟密封≤180℃硬密封≤425℃ |
|
運用介質 |
紙漿、污水、煤氣灰、煤漿等 |
三、暗桿刀型閘閥主要零部件材質：
|
閥體、上蓋 |
碳鋼、不銹鋼 |
|
閘板 |
不銹鋼 |
|
閥桿 |
不銹鋼 |
|
密封圈 |
橡膠、四氟、不銹鋼、 硬質合金 |

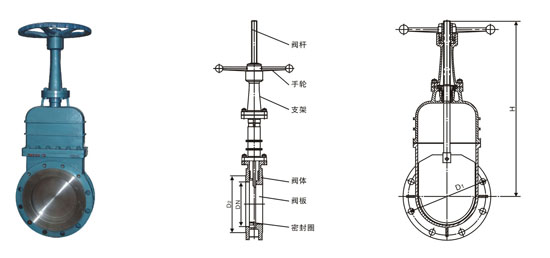

四、暗桿刀型閘閥主要外形連接尺寸：
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
L |
D |
D1 |
D2 |
H |
N-M |
Do |
|
1.0 |
150 |
70 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
200 |
80 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
250 |
85 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
300 |
100 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
|
350 |
100 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
|
400 |
110 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
|
450 |
120 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
600 |
140 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
|
800 |
190 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
|
900 |
200 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
|
1000 |
|
1220 |
1160 |
115 |
2780 |
28-M33 |
配電動 |
|
1200 |
|
1450 |
1380 |
1325 |
3360 |
32-M36 |
|
1400 |
|
1675 |
1590 |
1525 |
3920 |
36-M39 |
|
1600 |
|
1915 |
1820 |
1750 |
4480 |
40-M45 |
|
