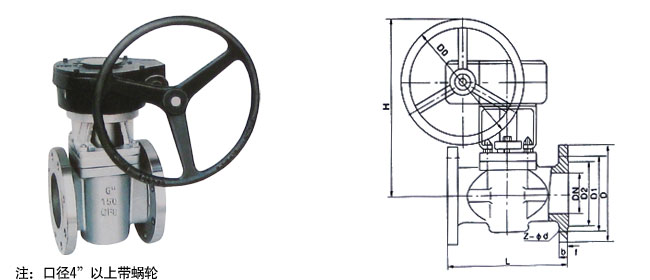

| 詳細內容： 一、X41F美標卡套式軟密封旋塞閥產品結構特點
美標卡套式軟密封旋塞閥適用于公稱壓力CLASS150-900LBS，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
二、X41F美標卡套式軟密封旋塞閥其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀。
2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
三、X41F美標卡套式軟密封旋塞閥技術規范
|
結構形式 |
BC |
|
驅動方式 |
手柄，蝸輪蝸桿傳動，氣動，電動 |
|
設計標準 |
API599，API6D |
|
結構長度 |
ASME B16.10 |
|
連接法蘭 |
ASME B16.5 |
|
試驗和檢驗 |
API598.API6D |
注：旋塞閥連接法蘭尺寸可根據用戶要求設計制造。
四、X41F美標卡套式軟密封旋塞閥產品性能規范
|
公稱壓力(LB) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度(℃) |
使用介質 |
|
150 |
3.0 |
2.2 |
≤180℃ |
水、蒸汽、油品等 |
|
300 |
7.5 |
5.5 |
|
600 |
15.0 |
11.0 |
|
900 |
22.5 |
16.5 |
五、X41F美標卡套式軟密封旋塞閥主要零部件材質
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
|
2 |
卡套 |
PTFE |
|
3 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316 |
|
4 |
墊片 |
柔性石墨+不銹鋼 |
|
5 |
調整墊 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316 |
|
6 |
閥蓋 |
ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
|
7 |
調整螺栓 |
ASTM A193-B7,A320-B8,A193-B8M |
|
8 |
六角螺母 |
ASTM A194-2H,A194-8,A194-8M |
|
9 |
螺栓 |
ASTM A193-B7,A320-B8,A913-B8M |
|
10 |
手柄 |
ASTM A105-WCB |
|
